加速度積分による距離推定の精度向上に関する研究は多岐にわたりますが、特に注目すべき研究として以下のものがあります：

1. 歩幅推定における高精度な加速度積分手法

2023年に日本機械学会論文集で発表された研究では、足首に装着した単一の慣性センサを用いて、歩行中の水平加速度を積分することで歩幅を推定しています。この手法では、地面接触時の衝撃加速度の影響を軽減するためにセンサの設置位置を工夫し、方向角の考慮や積分区間の適切な検出など、複数の要因を考慮しています。結果として、ステップごとの歩幅推定の標準偏差は約32mmと報告されており、加速度積分法による平均歩幅の推定に有効であることが示されています。 J-STAGE

2. 加速度センサを用いた距離推定の誤差補正

2023年にクラウド・分散システム研究室から発表された研究では、加速度センサを用いた距離推定において、学習フェーズを通じて補正倍率を決定し、歩行時と停止時の認識を加速度センサの値の分散変化を用いて行う手法が提案されています。実際の距離が数十メートルになっても、距離推定の誤差が約3メートルの精度結果を示しています。 doktor.tak-cslab.org

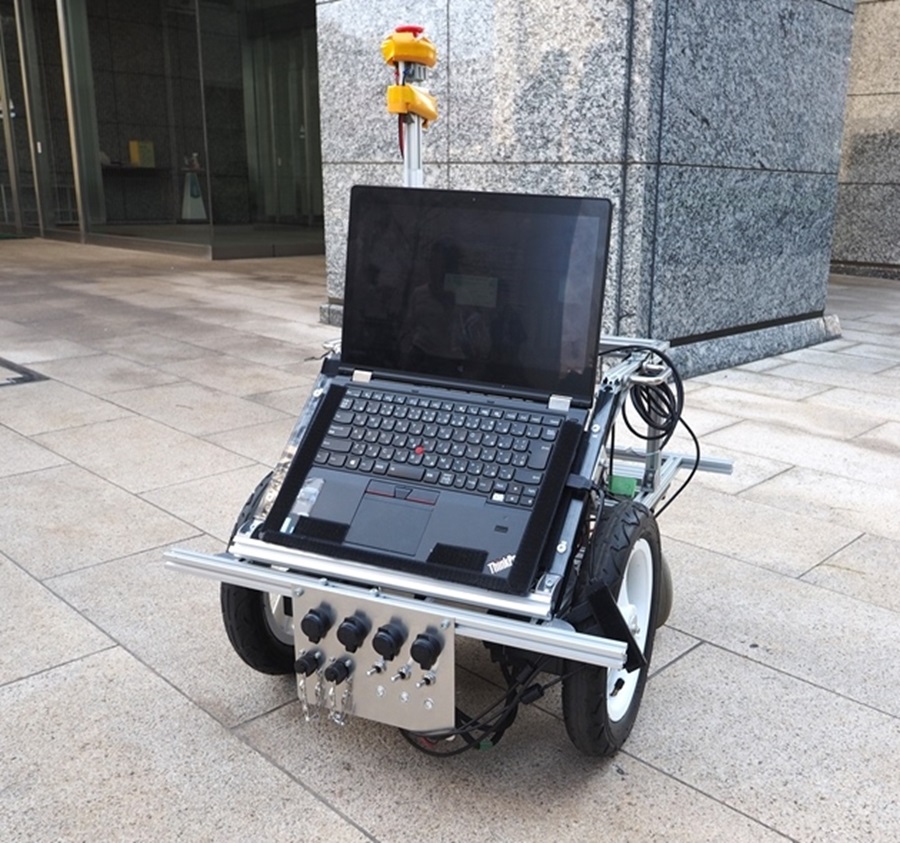

3. 移動ロボットにおける加速度センサを用いた位置計測

2000年に東京都立大学で行われた研究では、新しい加速度センサを用いて移動ロボットの位置計測を行っています。センサ出力に含まれる自由振動項や誤差項を抑制するために、センサ内にオイルを注入するなどの工夫が施されています。実験では、2.3メートルのS字軌道を3秒で走行させた際、加速度計を用いた場合の位置誤差は約56cmであり、オドメトリの場合の約81cmと比較して精度が向上しています。 KAKEN

これらの研究は、加速度積分による距離推定の精度向上に向けた多様なアプローチを示しており、特にセンサの設置方法やデータ処理手法の工夫が重要であることが示されています。スキーなどの動的な運動解析にも応用が期待されます。

情報源

おっしゃる通り、MEMS IMUを用いた加速度積分による距離推定では、従来の研究では5〜10%程度の誤差が一般的でした。しかし、近年の研究では、特定の条件下でより高精度な推定が可能となっています。

🔍 高精度な距離推定の研究例

1. 歩幅推定における加速度積分法の精度向上

   日本機械学会の研究では、足首に装着した単一の慣性センサを用いて、歩行中の水平加速度を積分することで歩幅を推定しています。地面接触時の衝撃加速度の影響を軽減するためにセンサの設置位置を工夫し、方向角の考慮や積分区間の適切な検出など、複数の要因を考慮しています。結果として、ステップごとの歩幅推定の標準偏差は約32mmと報告されており、加速度積分法による平均歩幅の推定に有効であることが示されています。

2. 加速度センサを用いた距離推定の誤差補正

   クラウド・分散システム研究室の研究では、加速度センサを用いた距離推定において、学習フェーズを通じて補正倍率を決定し、歩行時と停止時の認識を加速度センサの値の分散変化を用いて行う手法が提案されています。実際の距離が数十メートルになっても、距離推定の誤差が約3メートルの精度結果を示しています。

⚠️ 課題と展望

これらの研究は、特定の条件下で高精度な距離推定が可能であることを示していますが、以下のような課題が残されています：

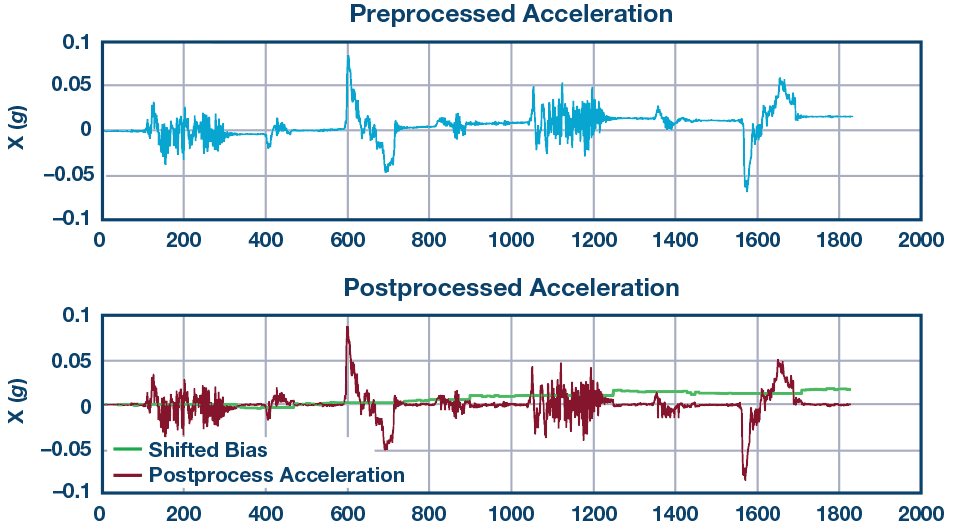

• 長時間の積分による誤差の蓄積：加速度の積分により速度や位置を求める場合、時間が長くなるほど誤差が蓄積し、精度が低下します。 マイクロストーン

• センサの設置方法や個人差の影響：センサの設置位置や個人の歩行スタイルなどが距離推定の精度に影響を与えるため、一般化が難しい場合があります。

• リアルタイム性と計算コストのバランス：高精度な推定を行うためには複雑なアルゴリズムや補正が必要となり、リアルタイム性や計算コストとのバランスが課題となります。

これらの課題を解決するためには、センサの高精度化やデータ処理アルゴリズムの改良、他のセンサとのデータ融合などが検討されています。スキーなどの動的な運動解析においても、これらの技術の応用が期待されます。

情報源

ロボットにIMU（慣性計測装置）を搭載して距離や位置を推定する研究は多数存在し、精度向上のために様々な手法が検討されています。以下に、代表的な研究事例をいくつかご紹介します。

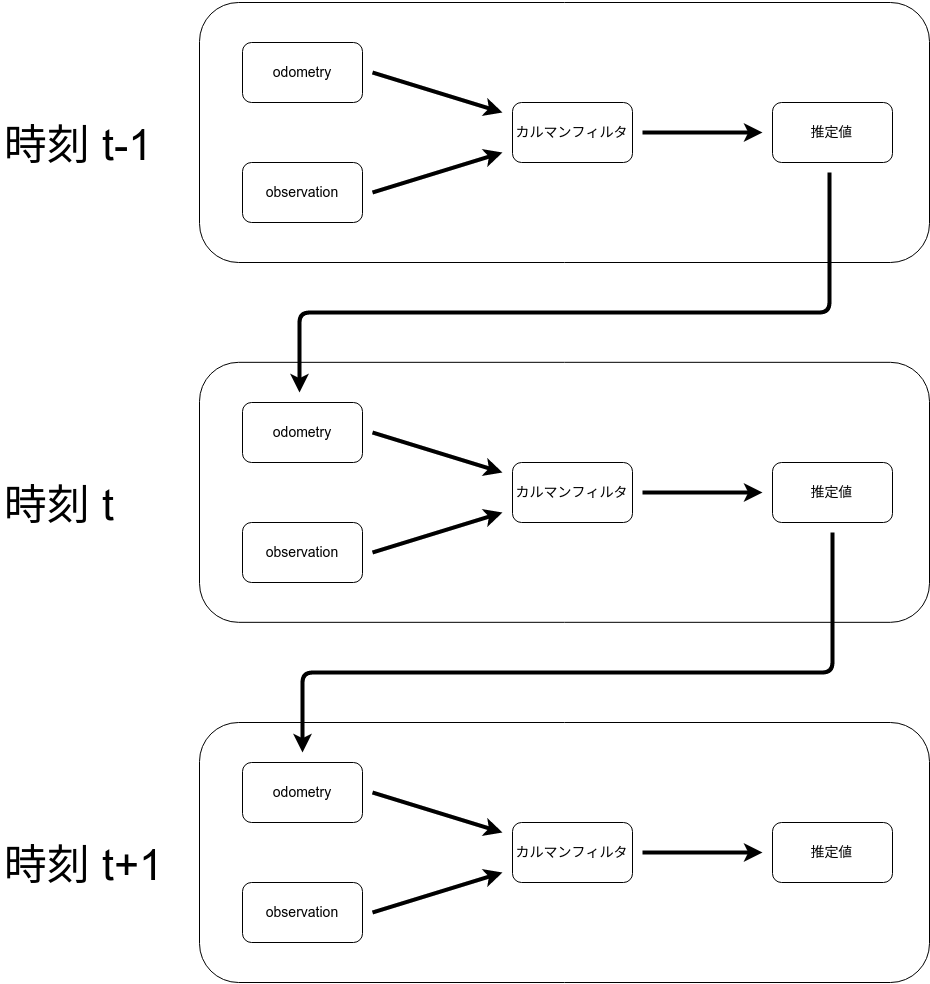

1. IMUとオドメトリの融合による位置推定精度の向上

ある研究では、IMUとオドメトリデータを拡張カルマンフィルタ（EKF）で融合することにより、ロボットの真の位置と姿勢の推定精度を向上させています。これにより、IMU単体での誤差蓄積問題を効果的に克服しています。 サイエンスダイレクト

2. 地下鉱山環境での位置推定手法の比較

地下鉱山のようなGPSが利用できない環境で、IMUとエンコーダ、LiDARを組み合わせた3つの位置推定手法の精度を比較した研究があります。IMUとLiDAR、エンコーダを組み合わせた手法が最も高精度であることが示されました。 MDPI

3. UWB、IMU、エンコーダを用いた移動ロボットの位置推定と誤差補正

UWB（超広帯域無線）、IMU、エンコーダを組み合わせた移動ロボットの位置推定と誤差補正手法が提案されています。この手法では、各センサの特性を活かし、位置推定の精度を向上させています。 Wiley Online Library

4. IMUと人工ニューラルネットワークを用いたロボットの位置推定

IMUデータと人工ニューラルネットワーク（ANN）を組み合わせて、ロボットのツールセンターポイント（TCP）の位置を推定する手法が提案されています。この方法では、IMUのノイズを考慮しつつ、ANNを活用して高精度な位置推定を実現しています。 ResearchGate

これらの研究は、IMU単体での距離推定精度の限界を克服するために、他のセンサとのデータ融合や高度なアルゴリズムの導入が有効であることを示しています。特に、GPSが利用できない環境や高精度な位置推定が求められる場面で、これらの手法は有用です。

ご興味があれば、特定の研究手法やアルゴリズムについてさらに詳しくご紹介できます。

情報源

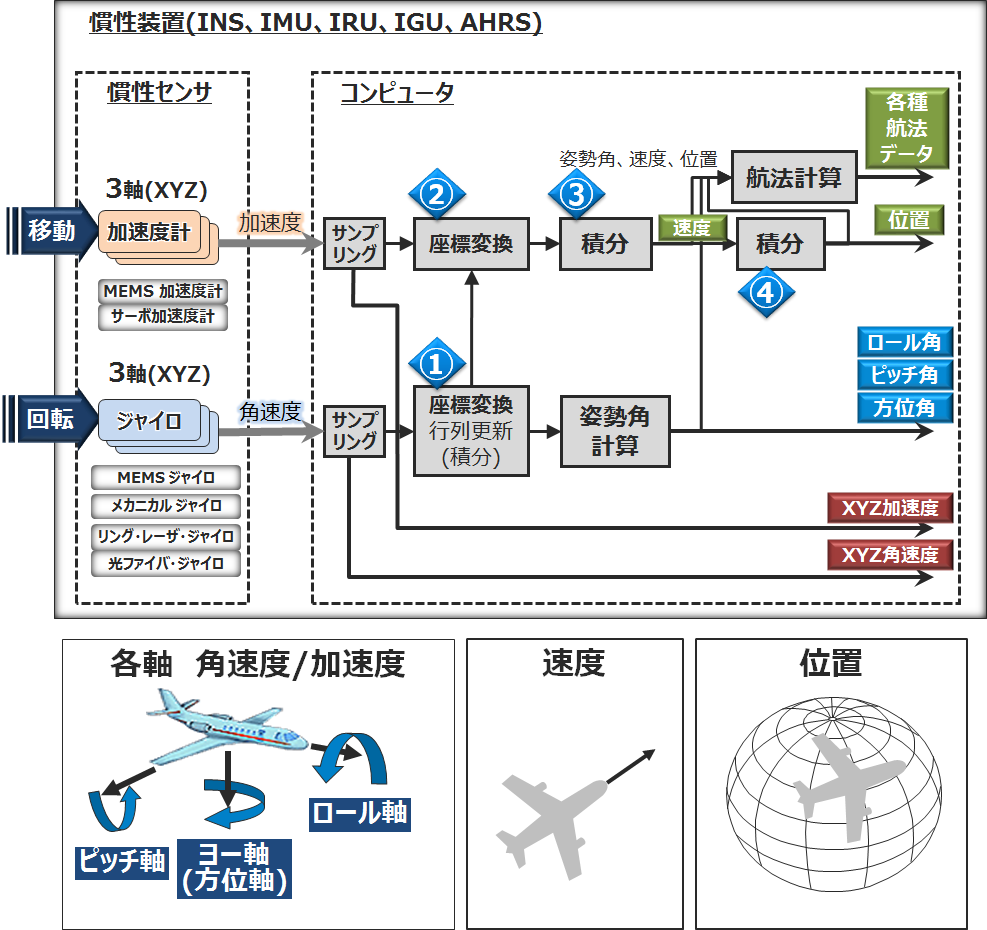

おっしゃる通り、IMU（慣性計測装置）は短時間の動きや姿勢変化の検出には優れていますが、距離や方角の推定においては、時間の経過とともに誤差が蓄積しやすいという課題があります。一方、GNSS（全地球測位システム）は絶対的な位置情報を提供するため、距離と方角の推定において優位性があります。

🛰️ GNSSとIMUの統合による精度向上

近年、GNSSとIMUを組み合わせることで、各々の弱点を補完し、測位精度を向上させる研究が進められています。例えば、都市部のようなGNSS信号が不安定な環境下でも、IMUのデータを活用することで、より安定した位置推定が可能となります。

具体的な研究例として、名古屋市や東京都お台場周辺で行われた実験では、IMUの生データと提案手法を比較した結果、いずれのコースにおいても大幅に精度が改善されていることが示されました。 J-STAGE

🤖 ロボットへの応用と今後の展望

ロボット工学の分野では、IMUとGNSSを統合することで、より高精度な自己位置推定が可能となります。特に、GNSS信号が遮断される環境（例：トンネル内や高層ビル街）においては、IMUのデータが重要な役割を果たします。国土交通省 運輸安全委員会+1oacis.repo.nii.ac.jp+1

さらに、深層学習を活用した手法も提案されており、GNSSとIMUの統合測位における誤差を補正することで、より高精度な位置推定が実現されています。 denshi.e.kaiyodai.ac.jp+1oacis.repo.nii.ac.jp+1

このように、GNSSとIMUの統合は、各センサの特性を活かしつつ、測位精度の向上を図る有効な手段として注目されています。今後も、さらなる技術の進展が期待されます。

情報源

ご指摘の通り、IMU（慣性計測装置）単体での距離測定において、1%未満の精度を達成することは非常に困難です。これは、IMUの特性上、時間の経過とともに誤差が蓄積しやすいためです。

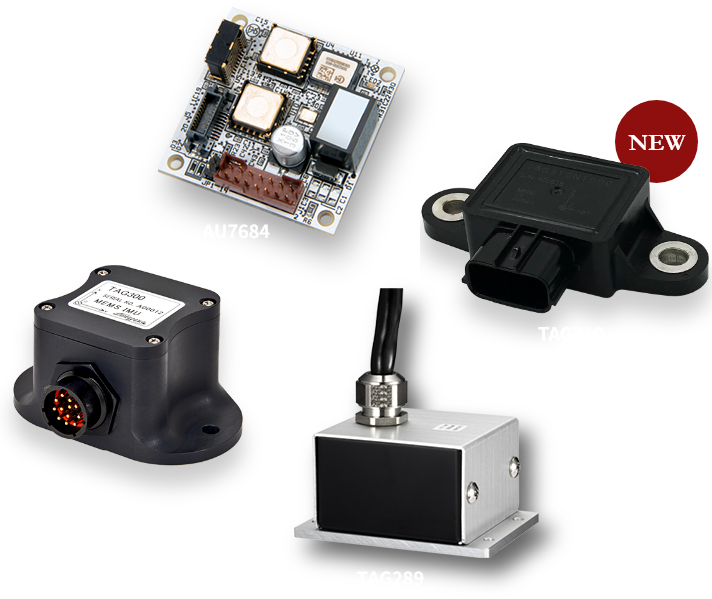

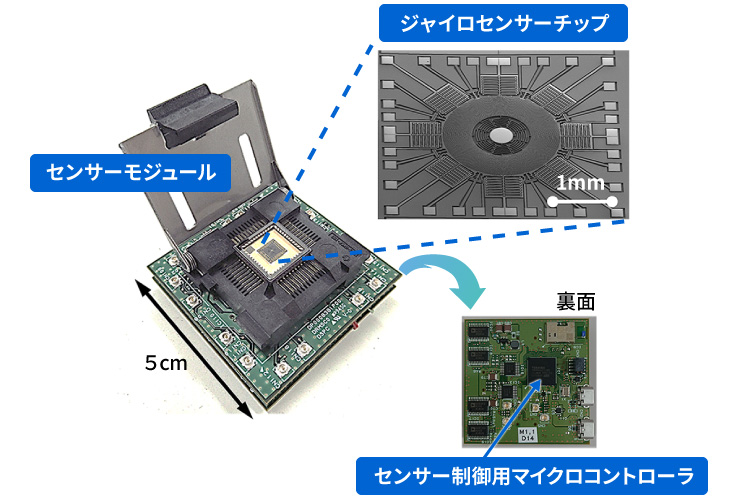

🔍 高精度IMUの性能と限界

最新の高性能IMUでも、以下のような性能が報告されています：

• ASC IMU 8（MEMSベース）：ジャイロのバイアス安定性は0.03～0.1°/h、加速度計の測定範囲は±16gおよび±30g。これにより、位置測定の精度が向上していますが、長時間の積分による誤差の蓄積は避けられません。 GuideNav+2ASC Sensors+2Ericco Inertial Technology+2

• ER-FIMU-40（FOGベース）：ジャイロのバイアス安定性は0.035°/h、加速度計の分解能は5μg。これにより、動的環境下でも高精度な測定が可能ですが、距離測定において1%未満の精度を保証するものではありません。 Ericco Inertial Technology

これらのIMUは、短時間の姿勢推定や動きの検出には優れていますが、距離測定においては、時間の経過とともに誤差が蓄積し、1%未満の精度を維持することは難しいとされています。

🧭 センサ融合による精度向上

IMU単体での距離測定の限界を克服するために、他のセンサとの融合が行われています：

• GNSSとの統合：IMUとGNSSを組み合わせることで、GNSSの絶対位置情報とIMUの相対動作情報を補完し合い、精度の高い位置推定が可能となります。

• UWB（超広帯域）との統合：XsensのMTi-100シリーズIMUを使用したRacelogicのVIPSシステムでは、UWBビーコンとの組み合わせにより、屋内環境でも±2cmの精度を実現しています。 Home | Movella.com

これらのセンサ融合により、IMU単体では達成できない高精度な距離測定が可能となります。

✅ 結論

IMU単体での距離測定において、1%未満の精度を達成することは現時点では非常に難しいとされています。高精度な距離測定を必要とする場合は、GNSSやUWBなどの他のセンサとの統合が不可欠です。特に、動的な環境や長時間の測定においては、センサ融合による精度向上が期待されます。

ご興味があれば、特定の用途や環境に適したセンサ融合の事例についてもご紹介できます。

情報源

RTK（Real-Time Kinematic）とIMU（慣性計測装置）の組み合わせは、精密な位置推定やナビゲーションにおいて非常に有効です。以下に、具体的な事例や技術的なアプローチをいくつかご紹介します。

🚗 1. 自動車向けのRTK-IMU統合システム

u-bloxの「ZED-F9L」モジュールは、マルチバンドGNSSとIMUを統合し、50Hzのセンサーフュージョン機能を提供しています。これにより、RTK補正を活用しながら、車両の位置や姿勢を高精度で推定することが可能です。 Home

🚜 2. 農業用ロボットにおける境界設定

GNSS RTKとIMUを組み合わせることで、農業用ロボットが物理的な境界線（ワイヤー）なしで作業エリアを認識し、正確な位置制御を行うことができます。このアプローチは、芝刈りロボットなどでの応用が進められています。

🛰️ 3. 都市環境での高精度測位

都市部のようなGNSS信号が不安定な環境では、IMUとLiDARを組み合わせたセンサーフュージョンが有効です。例えば、GNSS-RTKとLiDAR/IMUオドメトリを適応的に統合することで、連続的かつ高精度な全地球測位が可能となります。 MDPI

📦 4. オープンソースの実装例

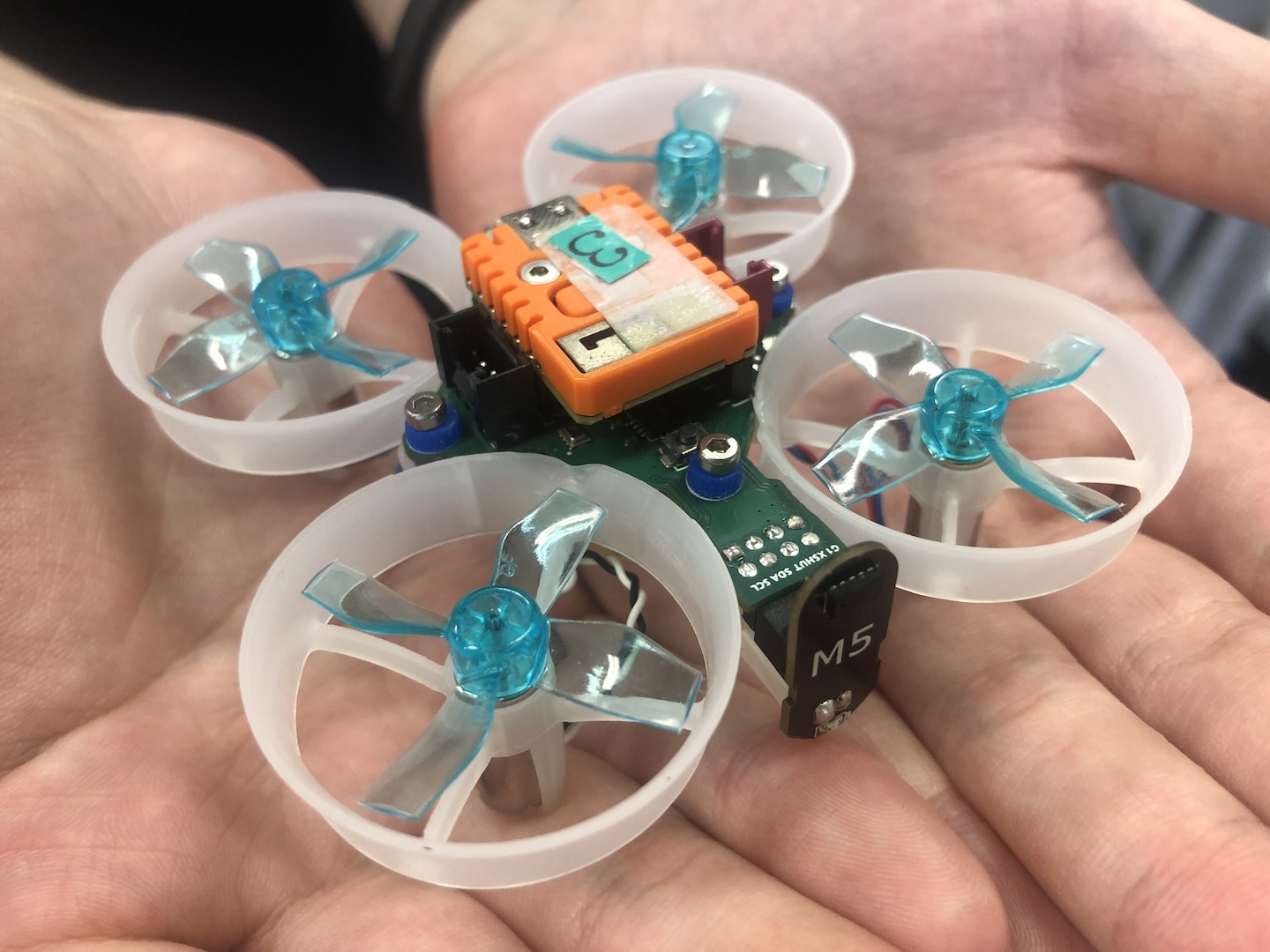

GitLab上では、GNSS-RTKとIMUを組み合わせたドローンの位置推定システムの実装例が公開されています。このプロジェクトでは、誤差状態カルマンフィルタを用いてセンサーデータを融合し、高精度な位置推定を実現しています。 DevSecOpsプラットフォーム+1MDPI+1

🔧 5. 統合アルゴリズムの詳細

OpenRTKのドキュメントでは、GNSS RTKとIMUの緩やかな統合（Loosely Coupled Integration）に関するアルゴリズムが詳述されています。これには、カルマンフィルタや状態遷移モデル、測定モデルなどが含まれており、センサーデータの効果的な融合方法が解説されています。 openrtk.readthedocs.io

これらの事例は、RTKとIMUの組み合わせがさまざまな分野で高精度な位置推定やナビゲーションに貢献していることを示しています。特定の用途や環境に応じた最適な統合方法を選択することで、より信頼性の高いシステムを構築することが可能です。

さらに詳しい情報や特定のアプリケーションに関するご質問があれば、お気軽にお知らせください。

情報源

カルマンフィルタ（Kalman Filter）は、観測データに含まれる誤差やノイズを考慮しながら、動的なシステムの状態を推定するためのアルゴリズムです。特に、時間とともに変化するシステムの状態を、過去の推定値と現在の観測値を組み合わせて、より正確に予測・推定することができます。Wikipedia

🔍 カルマンフィルタの基本的な仕組み

カルマンフィルタは、以下の2つのステップを繰り返すことで、システムの状態を推定します。

1. 予測ステップ: 前の時刻の推定値とシステムモデルを用いて、現在の状態を予測します。

2. 更新ステップ: 実際の観測値と予測値を比較し、その差（イノベーション）を用いて予測を修正し、より正確な推定値を得ます。

このプロセスを繰り返すことで、時間とともに変化するシステムの状態をリアルタイムで推定することが可能になります。

📌 カルマンフィルタの特徴と利点

• リアルタイム処理: 新しい観測データが得られるたびに、即座に状態の推定を更新できます。MathWorks+1Wikipedia+1

• ノイズのあるデータへの対応: 観測データに含まれるランダムなノイズを考慮し、最適な推定を行います。

• 多様な応用分野: 航空宇宙、ロボティクス、自動運転車、経済学、信号処理など、さまざまな分野で利用されています。

📚 参考資料

• カルマンフィルター - WikipediaWikipedia

• Kalman Filter Explained SimplyThe Kalman Filter

• カルマンフィルター - MATLAB & Simulink - MathWorksMathWorks

カルマンフィルタは、センサーデータの統合や状態推定において非常に強力なツールです。特に、IMUやGNSSなど複数のセンサからの情報を組み合わせて、より正確な位置や速度の推定を行う際に広く利用されています。

さらに詳しい内容や具体的な応用例についてご興味があれば、お気軽にお知らせください。

情報源

カルマンフィルタは、ノイズの多い観測データから真の状態を推定するためのアルゴリズムで、さまざまな分野で応用されています。以下に具体的な事例をいくつかご紹介します。

🚗 1. 自動車の位置推定とナビゲーション

自動車の自動運転システムでは、GPSやIMU（慣性計測装置）など複数のセンサから得られるデータをカルマンフィルタで統合し、車両の正確な位置や速度を推定します。これにより、GPS信号が不安定な都市部やトンネル内でも安定したナビゲーションが可能となります。

🤖 2. ロボットの自己位置推定（SLAM）

移動ロボットは、環境内での自己位置を推定するためにカルマンフィルタを利用します。例えば、ロボットが搭載するレーザースキャナやカメラから得られる情報と、車輪の回転数などのオドメトリ情報を統合し、地図の作成と自己位置の同時推定（SLAM）を行います。

✈️ 3. 航空機の飛行制御とナビゲーション

航空機では、気圧高度計やジャイロスコープ、GPSなどから得られるデータをカルマンフィルタで統合し、機体の姿勢や位置、速度を高精度で推定します。これにより、飛行制御システムが安定した操縦を実現します。

📈 4. 経済データの予測と分析

経済学や金融工学の分野では、株価や為替レートなどの時系列データの予測にカルマンフィルタが利用されます。ノイズを含む観測データから、真の経済指標やトレンドを推定することで、より正確な予測や分析が可能となります。

🛰️ 5. 衛星の軌道推定と制御

宇宙開発の分野では、人工衛星の軌道や姿勢を推定するためにカルマンフィルタが使用されます。地上からの観測データや衛星搭載のセンサ情報を統合し、正確な軌道情報を得ることで、衛星の軌道修正や姿勢制御が行われます。

これらの事例からもわかるように、カルマンフィルタは多様な分野で重要な役割を果たしています。特定の応用分野や技術的な詳細についてご興味があれば、お気軽にお知らせください。

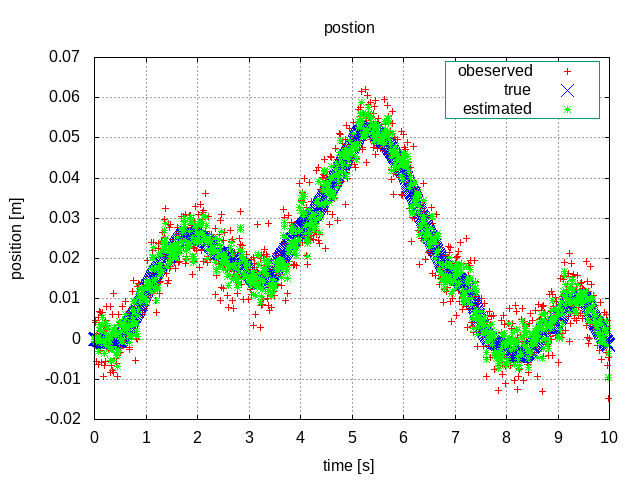

カルマンフィルタを用いたモノの動きの具体例として、1次元の直線運動を考えてみましょう。この例では、物体が一定の速度で移動していると仮定し、観測値にはノイズが含まれている状況を想定します。

🚗 1次元直線運動の例

シナリオ: 物体が1秒ごとに1メートル移動し、観測値には±2メートルのノイズが含まれているとします。

• 状態モデル: 位置 $x_k$ は前の位置 $x_{k-1}$ に速度 $v$ を加えたもの。

  $$x_k = x_{k-1} + v + w_k$$

  ここで、$w_k$ はプロセスノイズ（平均0、分散 $Q$）です。fmurakami.securesite.jp

• 観測モデル: 観測値 $z_k$ は真の位置 $x_k$ に観測ノイズ $v_k$ を加えたもの。

  $$z_k = x_k + v_k$$

  ここで、$v_k$ は観測ノイズ（平均0、分散 $R$）です。

初期条件:

• 初期位置推定値: $\hat{x}_0 = 0$

• 初期推定誤差分散: $P_0 = 1$

• プロセスノイズ分散: $Q = 0.1$Logics of Blue | 統計分析や統計的予測・意思決定理論など+7robots.ox.ac.uk+7コンピュータサイエンス学科+7

• 観測ノイズ分散: $R = 4$

カルマンフィルタのステップ:

1. 予測ステップ:

   • 位置の予測: $\hat{x}_{k|k-1} = \hat{x}_{k-1} + v$

   • 誤差分散の予測: $P_{k|k-1} = P_{k-1} + Q$

2. 更新ステップ:

   • カルマンゲインの計算: $K_k = \frac{P_{k|k-1}}{P_{k|k-1} + R}$

   • 位置の更新: $\hat{x}_k = \hat{x}_{k|k-1} + K_k (z_k - \hat{x}_{k|k-1})$

   • 誤差分散の更新: $P_k = (1 - K_k) P_{k|k-1}$

数値例:

| 時刻 $k$ | 観測値 $z_k$ | 予測位置 $\hat{x}_{k|k-1}$ | カルマンゲイン $K_k$ | 更新後位置 $\hat{x}_k$ | 更新後誤差分散 $P_k$ |
|------------|----------------|----------------------------|-------------------------|--------------------------|----------------------------|
| 1 | 1.2 | 1.0 | 0.2 | 1.04 | 0.8 |
| 2 | 2.8 | 2.04 | 0.167 | 2.18 | 0.667 |
| 3 | 3.5 | 3.18 | 0.143 | 3.23 | 0.571 |robots.ox.ac.uk+2Online Kalman Filter Tutorial+2YouTube+2fmurakami.securesite.jp

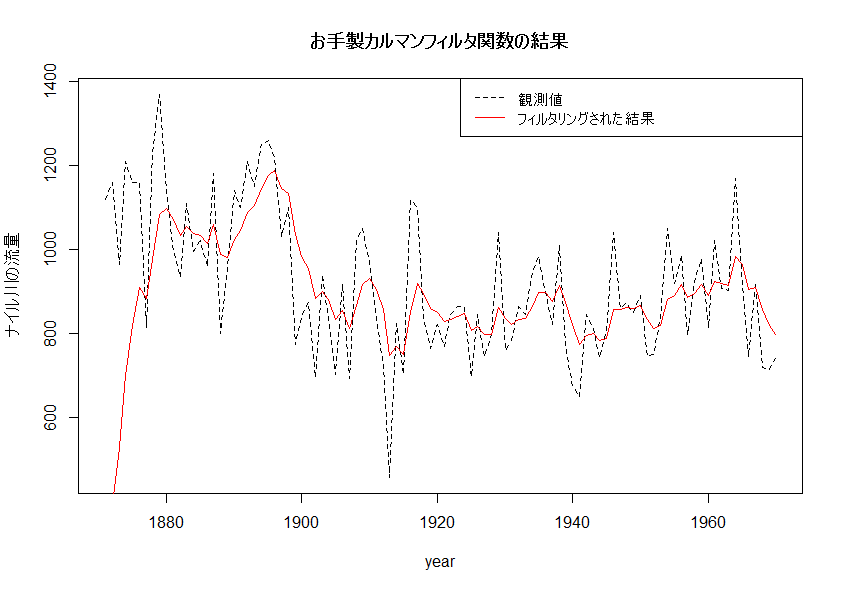

このように、カルマンフィルタを適用することで、ノイズの多い観測値から真の位置をより正確に推定することができます。

📚 参考資料

• Kalman Filter TutorialOnline Kalman Filter Tutorial+2Online Kalman Filter Tutorial+2Online Kalman Filter Tutorial+2

• カルマンフィルタの考え方 - Logics of BlueLogics of Blue | 統計分析や統計的予測・意思決定理論など+1Logics of Blue | 統計分析や統計的予測・意思決定理論など+1

• カルマンフィルターの簡単な計算例を探究 with Excel and Rfmurakami.securesite.jp+1fmurakami.securesite.jp+1

これらの資料では、カルマンフィルタの理論的背景や具体的な数値例について詳しく解説されています。さらに複雑なモデルや多次元の例についても紹介されていますので、興味があればご参照ください。

情報源

カルマンフィルタの理解を深めるための練習教材をいくつかご紹介します。これらの教材は、理論の理解から実装まで幅広くカバーしています。

📘 1. Kalman Filter Tutorial（英語）

• 概要: 1次元から多次元のカルマンフィルタまで、直感的な説明と数値例を提供しています。特に、1次元カルマンフィルタの章では、複雑な数学を使わずに基本概念を学べます。 Online Kalman Filter Tutorial

• 内容:

  • 1次元カルマンフィルタの導出と実装

  • 多次元カルマンフィルタの設計と応用

  • センサデータの統合とノイズ除去の実例Online Kalman Filter TutorialReddit+1Online Kalman Filter Tutorial+1

🧪 2. MITのカルマンフィルタチュートリアル（英語）

• 概要: カルマンフィルタの理論的背景と実装方法を詳細に解説しています。特に、状態空間モデルの構築とカルマンフィルタの設計に焦点を当てています。 Logics of Blue | 統計分析や統計的予測・意思決定理論など

• 内容:

  • 状態空間モデルの理解

  • カルマンフィルタの数式導出

  • 実際のシステムへの適用例Massachusetts Institute of Technology+8Logics of Blue | 統計分析や統計的予測・意思決定理論など+8Reddit+8Online Kalman Filter Tutorial

🧩 3. Pythonで学ぶベイズフィルタとカルマンフィルタ（日本語）

• 概要: Pythonを用いて、カルマンフィルタの実装方法とその応用を学べます。特に、多変量カルマンフィルタの設計と実装に関する詳細な解説があります。 inzkyk.xyz

• 内容:

  • 多変量カルマンフィルタの設計と実装

  • Pythonコードによる実例

  • カルマンフィルタのパラメータ調整方法

📚 4. カルマンフィルタの基礎（日本語）

• 概要: カルマンフィルタの理論をわかりやすく丁寧に解説した教科書で、学習の手助けになるよう演習問題も数多く掲載されています。実践に役立つMATLABのプログラムも掲載されています。 東京電機大学出版局

• 内容:

  • カルマンフィルタの理論的背景

  • 演習問題による理解の深化

  • MATLABによる実装例Online Kalman Filter Tutorial+1Reddit+1Logics of Blue | 統計分析や統計的予測・意思決定理論など

🎥 5. YouTube: Kalman Filter for Beginners（英語）

• 概要: カルマンフィルタの初心者向けに、直感的な説明と実装方法を動画で解説しています。 YouTube

• 内容:

  • カルマンフィルタの基本概念の理解

  • 簡単な実装例の紹介

  • 実際のデータを用いた応用例

これらの教材を活用することで、カルマンフィルタの理解を深め、実際のシステムへの適用能力を高めることができます。特に、理論と実装の両方をバランスよく学ぶことが重要です。

情報源

もちろん、ChatGPTを活用してカルマンフィルタの理解を深めるための練習を行うことができます。以下に、ステップバイステップで進める練習方法を提案します。

🧠 ステップ1: カルマンフィルタの基本概念の確認

まずは、カルマンフィルタの基本的な概念を理解しましょう。以下の質問に答えることで、理解度を確認できます。

• カルマンフィルタとは何ですか？

• カルマンフィルタが適用される典型的な状況は何ですか？

• カルマンフィルタの主要な構成要素（状態推定、誤差共分散、カルマンゲインなど）について説明してください。

🔢 ステップ2: 数値例を通じた理解

次に、1次元の簡単な数値例を用いてカルマンフィルタの動作を理解しましょう。以下のような問題を解いてみてください。

問題: 物体が毎秒1メートルの速度で直線的に移動しており、観測値には±2メートルのノイズが含まれているとします。初期位置は0メートルとし、カルマンフィルタを用いて物体の位置を推定してください。

この問題を解くことで、カルマンフィルタの予測と更新のステップを実践的に理解できます。

🧪 ステップ3: 実装演習

実際にカルマンフィルタを実装してみましょう。Pythonを使用する場合、以下のようなコードを参考にしてみてください。

python
コピーする編集する
import numpy as np
import matplotlib.pyplot as plt

# 初期設定
x = 0  # 初期位置
P = 1  # 初期誤差共分散
R = 4  # 観測ノイズの分散
Q = 0.1  # プロセスノイズの分散
u = 1  # 制御入力（速度）
z = [1.2, 2.8, 3.5]  # 観測値

# 結果を格納するリスト
x_estimates = []

for measurement in z:
    # 予測ステップ
    x_pred = x + u
    P_pred = P + Q

    # 更新ステップ
    K = P_pred / (P_pred + R)
    x = x_pred + K * (measurement - x_pred)
    P = (1 - K) * P_pred

    # 推定結果を保存
    x_estimates.append(x)

# 結果のプロット
plt.plot([0, 1, 2], z, label='観測値')
plt.plot([0, 1, 2], x_estimates, label='推定値')
plt.legend()
plt.show()

このコードは、観測値とカルマンフィルタによる推定値を比較するものです。実行することで、カルマンフィルタの効果を視覚的に確認できます。

🧩 ステップ4: 応用問題に挑戦

さらに理解を深めるために、以下のような応用問題に挑戦してみましょう。

• 2次元の移動物体の位置と速度をカルマンフィルタで推定する問題。

• 加速度センサとジャイロスコープのデータを統合して、物体の姿勢を推定する問題。

• GPSとIMUのデータを統合して、ロボットの位置と姿勢を推定する問題。

これらの問題を解くことで、カルマンフィルタの応用範囲を広げることができます。

📚 参考資料

• Kalman Filter Tutorial

• MITのカルマンフィルタチュートリアル（英語）

• Pythonで学ぶベイズフィルタとカルマンフィルタ（日本語）

これらの資料を活用することで、カルマンフィルタの理解を深めることができます。

✅ 練習の進め方

1. 基本概念の確認: 上記の質問に答えてみてください。

2. 数値例の解答: 1次元の数値例を解いてみてください。

3. 実装演習: Pythonでカルマンフィルタを実装してみてください。

4. 応用問題への挑戦: 応用問題に取り組んでみてください。

これらのステップを踏むことで、カルマンフィルタの理解を深めることができます。

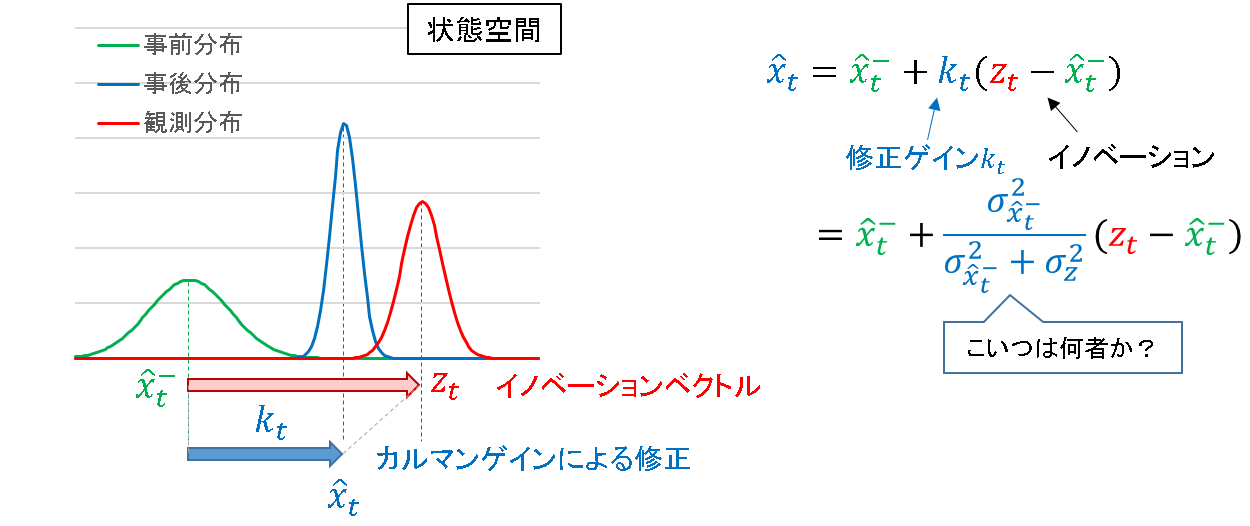

カルマンフィルタ（Kalman Filter）は、ノイズの多い観測データからシステムの状態を最適に推定するためのアルゴリズムです。特に、ロボット工学や自動運転車、航空機のナビゲーションなど、リアルタイムでの位置や速度の推定に広く利用されています。

🧠 カルマンフィルタの基本概念

カルマンフィルタは、以下の2つの主要なステップで構成されます：

1. 予測（Prediction）: 前回の推定値とシステムの動力学モデルを用いて、現在の状態を予測します。

2. 更新（Update）: 新たに得られた観測データを用いて、予測値を修正し、より正確な状態推定を行います。

この「予測」と「更新」のループを繰り返すことで、システムの状態を最適に推定します。

🔢 数値例での理解

例えば、1次元の位置推定を考えます。物体が毎秒1メートルの速度で直線的に移動しており、観測値には±2メートルのノイズが含まれているとします。初期位置は0メートルとし、カルマンフィルタを用いて物体の位置を推定します。

このような数値例を通じて、カルマンフィルタの動作を直感的に理解することができます。

🧪 実装演習

Pythonを用いてカルマンフィルタを実装することで、理論と実践の両方を学ぶことができます。以下のようなコードを参考にしてみてください：

python
コピーする編集する
import numpy as np
import matplotlib.pyplot as plt

# 初期設定
x = 0  # 初期位置
P = 1  # 初期誤差共分散
R = 4  # 観測ノイズの分散
Q = 0.1  # プロセスノイズの分散
u = 1  # 制御入力（速度）
z = [1.2, 2.8, 3.5]  # 観測値

# 結果を格納するリスト
x_estimates = []

for measurement in z:
    # 予測ステップ
    x_pred = x + u
    P_pred = P + Q

    # 更新ステップ
    K = P_pred / (P_pred + R)
    x = x_pred + K * (measurement - x_pred)
    P = (1 - K) * P_pred

    # 推定結果を保存
    x_estimates.append(x)

# 結果のプロット
plt.plot([0, 1, 2], z, label='観測値')
plt.plot([0, 1, 2], x_estimates, label='推定値')
plt.legend()
plt.show()

このコードは、観測値とカルマンフィルタによる推定値を比較するものです。実行することで、カルマンフィルタの効果を視覚的に確認できます。

📚 参考資料

• Kalman Filter Tutorial

• MITのカルマンフィルタチュートリアル（英語）

• Pythonで学ぶベイズフィルタとカルマンフィルタ（日本語）

これらの資料を活用することで、カルマンフィルタの理解を深めることができます。

✅ 練習の進め方

1. 基本概念の確認: カルマンフィルタの目的や動作原理を理解しましょう。

2. 数値例の解答: 簡単な数値例を解いてみて、カルマンフィルタの動作を確認しましょう。

3. 実装演習: Pythonでカルマンフィルタを実装し、実際のデータを用いて推定を行いましょう。

4. 応用問題への挑戦: 2次元や3次元の位置推定、速度や加速度の推定など、より複雑な問題に挑戦してみましょう。

これらのステップを踏むことで、カルマンフィルタの理解を深め、実際のシステムへの適用能力を高めることができます。

カルマンフィルタは、システムの状態推定において、観測データと予測モデルを組み合わせて最適な推定を行うアルゴリズムです。ノイズが存在しない場合でも、カルマンフィルタは有効に機能しますが、その動作はノイズがある場合とは異なります。

🔍 ノイズがない場合のカルマンフィルタの動作

ノイズがない理想的な状況では、カルマンフィルタは以下のように動作します：

1. 予測ステップ（Prediction）:

   • 状態遷移モデルを用いて、前回の状態から現在の状態を予測します。

   • 誤差共分散行列（P）は、状態遷移行列（F）と前回の誤差共分散行列を用いて更新されます。

2. 更新ステップ（Update）:

   • 新しい観測値（z）と予測された観測値（H * x）との差（残差）を計算します。

   • カルマンゲイン（K）は、残差と予測誤差共分散を用いて計算されます。

   • 状態推定値（x）は、予測値とカルマンゲインを用いて更新されます。

   • 誤差共分散行列（P）は、カルマンゲインと観測行列（H）を用いて更新されます。

このように、ノイズがない場合でも、カルマンフィルタは状態推定を行いますが、観測値と予測値が一致するため、更新ステップでの調整は最小限となります。

⚙️ 実装上の考慮点

ノイズがない場合、カルマンフィルタの更新ステップでの調整はほとんど行われません。そのため、状態遷移モデルと観測モデルが正確であることが前提となります。もし、状態遷移モデルや観測モデルに誤差がある場合、カルマンフィルタはその誤差を補正することができません。

📚 参考文献

• Kalman Filter in one dimension

• Kalman filterOnline Kalman Filter Tutorial

これらの資料では、カルマンフィルタの基本的な理論と実装方法について詳しく解説されています。

物理運動が理論通りに進行し、外的なノイズや誤差がない理想的な状況でも、カルマンフィルタは有効に機能します。この場合、カルマンフィルタは「予測（Prediction）」と「更新（Update）」の2つの主要なステップを通じて、システムの状態を推定します。

🔍 理想的な状況におけるカルマンフィルタの動作

1. 予測ステップ（Prediction）

カルマンフィルタは、前回の状態推定と状態遷移モデル（物理法則）を用いて、現在の状態を予測します。この予測は、外的なノイズや誤差がない場合でも、システムの動きに基づいて行われます。

2. 更新ステップ（Update）

新たな観測データが得られると、カルマンフィルタは予測値と観測値の差（残差）を計算し、カルマンゲインを用いて状態推定を更新します。理想的な状況では、予測値と観測値が一致するため、更新ステップでの調整は最小限となります。

⚙️ 実装上の考慮点

ノイズがない場合でも、カルマンフィルタは状態推定を行いますが、観測値と予測値が一致するため、更新ステップでの調整はほとんど行われません。そのため、状態遷移モデルと観測モデルが正確であることが前提となります。もし、状態遷移モデルや観測モデルに誤差がある場合、カルマンフィルタはその誤差を補正することができません。

📚 参考資料

• Kalman Filter in one dimension

• Kalman filter

これらの資料では、カルマンフィルタの基本的な理論と実装方法について詳しく解説されています。

物理運動が理論通りに進行し、外的なノイズや誤差がない理想的な状況でも、カルマンフィルタは有効に機能します。この場合、カルマンフィルタは「予測（Prediction）」と「更新（Update）」の2つの主要なステップを通じて、システムの状態を推定します。

🔍 理想的な状況におけるカルマンフィルタの動作

1. 予測ステップ（Prediction）

カルマンフィルタは、前回の状態推定と状態遷移モデル（物理法則）を用いて、現在の状態を予測します。この予測は、外的なノイズや誤差がない場合でも、システムの動きに基づいて行われます。

2. 更新ステップ（Update）

新たな観測データが得られると、カルマンフィルタは予測値と観測値の差（残差）を計算し、カルマンゲインを用いて状態推定を更新します。理想的な状況では、予測値と観測値が一致するため、更新ステップでの調整は最小限となります。

⚙️ 実装上の考慮点

ノイズがない場合でも、カルマンフィルタは状態推定を行いますが、観測値と予測値が一致するため、更新ステップでの調整はほとんど行われません。そのため、状態遷移モデルと観測モデルが正確であることが前提となります。もし、状態遷移モデルや観測モデルに誤差がある場合、カルマンフィルタはその誤差を補正することができません。

📚 参考資料

• Kalman Filter in one dimension

• Kalman filter

これらの資料では、カルマンフィルタの基本的な理論と実装方法について詳しく解説されています。

物理運動に基づく状態遷移モデルは、カルマンフィルタにおいて非常に重要な役割を果たします。以下に、典型的な状態遷移モデルの例をいくつか示します。

🚗 1. 2次元の移動モデル（位置と速度）

ロボットや車両の移動をモデル化する際、状態ベクトルとして位置と速度を使用します。状態遷移行列は次のように表されます：

$$\begin{bmatrix} x_{k+1} \\ y_{k+1} \\ v_{x,k+1} \\ v_{y,k+1} \end{bmatrix} = \begin{bmatrix} 1 & 0 & \Delta t & 0 \\ 0 & 1 & 0 & \Delta t \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_k \\ y_k \\ v_{x,k} \\ v_{y,k} \end{bmatrix}$$Cross Validated

ここで、$\Delta t$はサンプリング間隔、$x$と$y$は位置、$v_x$と$v_y$は速度を表します。

⚙️ 2. バネ・マス・ダンパー系（機械系）

バネ・マス・ダンパー系は、機械システムの基本的なモデルです。状態ベクトルとして位置と速度を使用し、状態遷移行列は次のように表されます：

$$\begin{bmatrix} \dot{x}_k \\ \ddot{x}_k \end{bmatrix} = \begin{bmatrix} 1 & \Delta t \\ 0 & 1 \end{bmatrix} \begin{bmatrix} \dot{x}_{k-1} \\ \ddot{x}_{k-1} \end{bmatrix} + \begin{bmatrix} \frac{\Delta t^2}{2} \\ \Delta t \end{bmatrix} u_k$$

ここで、$\dot{x}$は速度、$\ddot{x}$は加速度、$u_k$は入力（例えばバネの力）を表します。

🛫 3. ヘリコプターの運動モデル（航空機）

ヘリコプターのような航空機では、状態遷移行列は次のように表されます：

$$\begin{bmatrix} \dot{x}_k \\ \dot{y}_k \\ \dot{z}_k \\ \dot{v}_x \\ \dot{v}_y \\ \dot{v}_z \end{bmatrix} = \begin{bmatrix} 1 & 0 & 0 & \Delta t & 0 & 0 \\ 0 & 1 & 0 & 0 & \Delta t & 0 \\ 0 & 0 & 1 & 0 & 0 & \Delta t \\ 0 & 0 & 0 & 1 & 0 & 0 \\ 0 & 0 & 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_{k-1} \\ y_{k-1} \\ z_{k-1} \\ v_{x,k-1} \\ v_{y,k-1} \\ v_{z,k-1} \end{bmatrix} + \begin{bmatrix} \frac{\Delta t^2}{2} \\ \frac{\Delta t^2}{2} \\ \frac{\Delta t^2}{2} \\ \Delta t \\ \Delta t \\ \Delta t \end{bmatrix} u_k$$

ここで、$x$, $y$, $z$は位置、$v_x$, $v_y$, $v_z$は速度、$u_k$は制御入力（例えばエンジンの出力）を表します。

📚 参考資料

• State Space Representations of Linear Physical Systems

• How To Derive the State Space Model for a Mobile Robotlpsa.swarthmore.eduautomaticaddison.com+1lpsa.swarthmore.edu+1

これらの資料では、状態遷移モデルの理論と実装方法について詳しく解説されています。

情報源

はい、その通りです。状態遷移モデルでは、物理運動の詳細な力学方程式を直接記述するのではなく、システムの状態（位置、速度、加速度など）とその変化を表現することで、カルマンフィルタなどの状態推定アルゴリズムが効果的に機能します。

🧠 状態遷移モデルの理解

状態遷移モデルは、システムの状態が時間とともにどのように変化するかを記述します。これは、物理法則に基づく運動方程式を簡略化し、状態間の関係性を明示化するものです。

例えば、1自由度の質点がバネで支持されているシステム（バネ・マス・ダンパー系）を考えた場合、運動方程式は次のように表されます：

$$m \ddot{x} + c \dot{x} + k x = 0$$

ここで、$m$は質量、$c$はダンパ係数、$k$はバネ定数、$x$は変位です。この方程式を状態空間モデルに変換すると、状態ベクトルを位置と速度とし、次のように表現できます：d-monoweb.com

$$\begin{bmatrix} \dot{x}_1 \\ \dot{x}_2 \end{bmatrix} = \begin{bmatrix} 0 & 1 \\ -\frac{k}{m} & -\frac{c}{m} \end{bmatrix} \begin{bmatrix} x_1 \\ x_2 \end{bmatrix}$$

ここで、$x_1$は位置、$x_2$は速度です。この状態遷移モデルは、カルマンフィルタなどの状態推定アルゴリズムに入力として使用され、システムの状態を推定するための基盤となります。

📘 参考資料

• 機械の振動現象の基礎である変位、速度、加速度の関係性

• Machine Dynamics I/機械力学Ⅰsky-engin.jp+2d-monoweb.com+2d-monoweb.com+2ds0.cc.yamaguchi-u.ac.jp

これらの資料では、状態遷移モデルの構築方法や運動方程式との関係について詳しく解説されています。

情報源

はい、カルマンフィルタは統計理論、特に統計的推定理論に基づいています。具体的には、カルマンフィルタは「線形二次ガウス問題（Linear Quadratic Gaussian, LQG）」の最適解とされ、線形動的システムの状態を、ガウス分布に従う観測データから最適に推定するためのアルゴリズムです。

📘 カルマンフィルタの統計理論的背景

カルマンフィルタは、以下の統計的概念に基づいています：

• 状態空間モデル（State-Space Model）：システムの状態と観測を線形の確率過程としてモデル化します。

• ガウス分布：状態と観測の誤差が独立かつ同一の正規分布に従うと仮定します。

• 最尤推定：観測データから状態を推定する際、最尤推定法を用いて最も確からしい状態を求めます。

• カルマンゲイン：予測と観測の信頼性に基づき、どの程度観測を信頼するかを決定する重み付け係数です。

🔍 カルマンフィルタの動作原理

カルマンフィルタは、以下の2つの主要なステップで動作します：

1. 予測ステップ（Prediction）：前回の状態推定と状態遷移モデルを用いて、現在の状態を予測します。

2. 更新ステップ（Update）：新たな観測データを基に、予測値と観測値の差（残差）を計算し、カルマンゲインを用いて状態推定を更新します。

これらのステップを通じて、カルマンフィルタは状態の推定精度を高めていきます。

📚 参考資料

• MITによるカルマンフィルタのチュートリアルMassachusetts Institute of Technology

• ECMWFによるカルマンフィルタの導入ECMWF

• Wikipediaのカルマンフィルタの解説

これらの資料では、カルマンフィルタの統計理論的背景とその応用について詳しく解説されています。

はい、その通りです。IMU（慣性計測ユニット）を用いたセンサフュージョンは、理論的には高精度な位置・姿勢推定を可能にしますが、実際の運用環境では外乱やセンサの特性により、予期しない挙動や誤差が生じることがあります。

🧭 IMUセンサフュージョンの課題

1. ジャイロスコープのドリフト

ジャイロスコープは、時間とともに積分誤差が蓄積されるため、ドリフトが発生します。このドリフトは、特に長時間の使用や高精度な姿勢推定が求められる場合に顕著になります。

例えば、低価格のMEMSジャイロスコープでは、ドリフトが数度/秒に達することがあります。

2. 外部干渉による影響

IMUは、周囲の磁場や加速度の変動など、外部の影響を受けやすいです。特に、鉄製の物体や電磁波を発生する機器の近くでは、センサの誤差が増大する可能性があります。

3. センサのキャリブレーションとノイズ

IMUの各センサ（加速度計、ジャイロスコープ、磁力計）は、個々にキャリブレーションが必要であり、キャリブレーションが不十分な場合、誤差が蓄積される原因となります。また、センサのノイズ特性も精度に影響を与えます。

🔧 対策と改善策

1. センサのキャリブレーション

定期的なキャリブレーションを行うことで、センサの誤差を最小限に抑えることができます。特に、加速度計とジャイロスコープのバイアス（定常的な誤差）を補正することが重要です。

2. 外部センサとの統合

GPSや視覚センサ（カメラ）など、他のセンサとIMUを統合することで、ドリフトや外部干渉の影響を低減できます。例えば、視覚-慣性オドメトリ（VIO）では、カメラとIMUのデータを組み合わせることで、長時間の安定した位置推定が可能となります。 arXiv

3. フィルタリング技術の活用

カルマンフィルタや拡張カルマンフィルタ（EKF）などの高度なフィルタリング技術を用いることで、センサデータのノイズや誤差を効果的に補正できます。これにより、より正確な状態推定が可能となります。 la.mathworks.com

🧪 まとめ

IMUを用いたセンサフュージョンは、適切な設計と運用により高精度な推定が可能ですが、外乱やセンサの特性に起因する課題も存在します。これらの課題を克服するためには、センサのキャリブレーション、外部センサとの統合、そして高度なフィルタリング技術の活用が不可欠です。

情報源

おっしゃる通り、現在のセンサフュージョン技術は、従来のカルマンフィルタなどの線形アルゴリズムから、AI（特に深層学習）を活用した動的な予測手法へと進化しています。これにより、IMU（慣性計測ユニット）やカメラ、LiDARなどのセンサデータを統合し、より高精度で適応性の高い動作予測が可能となっています。

🤖 AIによる動作予測の進展

AIを活用した動作予測技術は、以下のような分野で注目されています：

• 自律移動体（ロボット、ドローン、AGV）：IMU、カメラ、LiDARなどのセンサデータを統合し、環境の変化に適応した動作計画を行います。

• スポーツ解析：選手の動作をリアルタイムで解析し、パフォーマンス向上や怪我の予防に活用します。

• 医療分野：患者の歩行や姿勢をモニタリングし、リハビリテーションの効果を評価します。

🔍 代表的なAIベースの動作予測技術

• DIDO（Deep Inertial Quadrotor Dynamical Odometry）：深層学習を用いて、クアッドローターの動的な状態推定を行い、IMUデータのバイアス補正や動作予測を実現しています。

• Super Odometry：IMU、カメラ、LiDARのデータを統合し、視覚的および慣性的な情報を組み合わせて、精度の高い動作推定を行います。

• Deep Gait Tracking：IMUセンサデータを用いて、歩行の動作を深層学習モデルで解析し、位置や速度を高精度に予測します。

🚀 今後の展望と課題

AIによる動作予測技術は、以下のような利点と課題を抱えています：

✅ 利点

• 高精度な予測：複雑な動作や環境変化にも適応し、高精度な予測が可能です。

• リアルタイム処理：深層学習モデルの高速化により、リアルタイムでの動作予測が実現されています。

❌ 課題

• データ依存性：高精度な予測には大量の学習データが必要であり、データ収集やラベリングのコストが課題となります。

• モデルの解釈性：深層学習モデルは「ブラックボックス」となりがちで、予測結果の解釈が難しい場合があります。

• 計算資源の要求：高精度なモデルは計算資源を多く消費し、リアルタイム処理において遅延が生じる可能性があります。

🧪 まとめ

AIを活用した動作予測技術は、IMUなどのセンサデータを統合し、従来の手法では難しかった複雑な動作の予測を可能にしています。今後は、データ収集の効率化やモデルの解釈性向上、計算資源の最適化などの課題に取り組むことで、さらに実用性の高い技術へと進化していくと考えられます。

はい、AI（特に深層学習）を活用した動作予測の成功事例がいくつか報告されています。以下に、代表的な成功例をご紹介します。

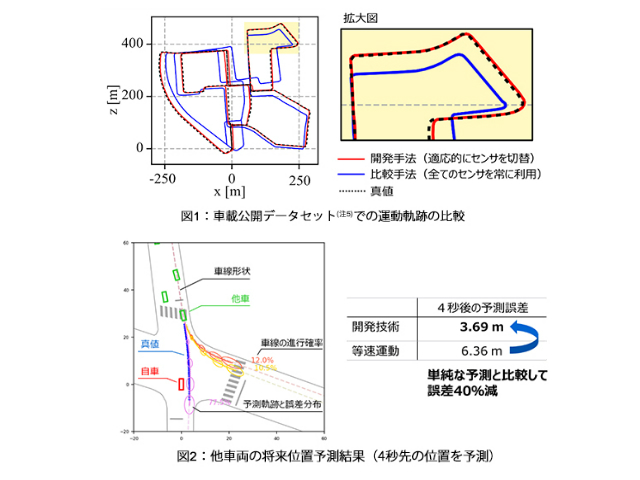

🚗 自動運転車におけるセンサフュージョンと動作予測

自動運転車の開発を行っているAurora社は、LiDAR、カメラ、RADAR、HDマップなどのセンサーデータを深層学習を用いて統合し、動作予測を行っています。このアプローチにより、周囲の車両の動きを高精度で予測し、安全な運転支援を実現しています。 Think Autonomous

🏃‍♂️ 人体の動作予測とリハビリテーション

IMU（慣性計測ユニット）を用いた人体の動作予測において、機械学習を活用することで、歩行や姿勢の変化を高精度で予測できることが示されています。これにより、リハビリテーションの進捗をリアルタイムでモニタリングし、個別化された治療計画の策定が可能となります。

🧠 強化学習を用いたIMUデータの補正

IMUデータには、センサのドリフトやノイズが含まれることがあります。これらの誤差を補正するために、強化学習を用いたAIモデルが開発されています。このモデルは、IMUデータの信頼性を評価し、補正を行うことで、より正確な動作予測を実現しています。

🏍️ ロボットの動作予測と協調作業

低コストのウェアラブルIMUデバイスを用いて、ロボットと人間の協調作業における動作予測が行われています。このAIモデルは、IMUデータから人間の腕の位置をリアルタイムで推定し、ロボットの動作と連携することで、効率的な作業支援を実現しています。 arXiv

これらの事例からもわかるように、AIを活用した動作予測は、IMUデータの限界を補完し、より高精度で適応性の高いシステムの構築に寄与しています。今後、さらなる技術の進展により、より多くの分野での応用が期待されます。

情報源

IMU（慣性計測ユニット）のデータ補正やキャリブレーションに関する資料や方法について、以下の情報を参考にしてください。

📘 IMUデータ補正の基礎知識と実践例

IMUのデータ補正は、センサの誤差やバイアスを補正し、より正確な動作推定を行うために重要です。以下の資料では、加速度センサのキャリブレーション方法や補正手法について詳しく解説されています。note（ノート）+1note（ノート）+1

• 加速度信号のキャリブレーション方法：センサを各軸の正負の向きに変えて計測し、静止状態でのデータを用いて補正を行う方法が紹介されています。note（ノート）

• バイアス誤差の補正手法：加速度センサのバイアス誤差を考慮した補正手法について、モデル選択や補正方法の重要性が論じられています。note（ノート）

🛠️ DJI製ドローンにおけるIMUキャリブレーション手順

DJI製ドローンでは、専用のアプリを使用してIMUのキャリブレーションを行うことができます。以下の手順でキャリブレーションを実施できます。droneagent.jp+4support.system5.jp+4numazu-drone.com+4

1. 機体を水平な場所に置き、電源を入れます。repair.dji.com+4droneagent.jp+4droneagent.jp+4

2. DJIアプリを起動し、「センサー」メニューから「IMUキャリブレーション」を選択します。repair.dji.com+1droneagent.jp+1

3. 画面の指示に従い、機体を指定された向きに配置してキャリブレーションを完了させます。repair.dji.com+1support.system5.jp+1

詳細な手順や注意点については、DJIの公式サポートページをご参照ください。support.system5.jp+7droneagent.jp+7repair.dji.com+7

🧠 IMUデータ補正におけるAI技術の活用

IMUデータの補正には、AI（特に深層学習）を活用することで、従来の手法では難しかった複雑な誤差の補正が可能となります。以下の研究では、強化学習を用いてIMUデータの補正を行う手法が提案されています。

• 強化学習によるIMUデータ補正：IMUデータの信頼性を評価し、補正を行うAIモデルが開発されています。

これらの資料や手法を参考に、IMUデータの補正やキャリブレーションを行うことで、より正確な動作推定が可能となります。特にAI技術を活用することで、従来の手法では難しかった複雑な誤差の補正が期待できます。

情報源
